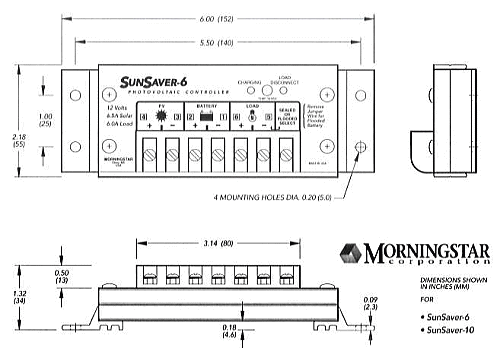

PWM制御コントローラーラインナップ 未来舎 チャージコントローラー PV-1206A(6Aまで対応) チャージコントローラーSG-4 チャージコントローラーSolarAmp mini(8.5Aまで対応) チャージコントローラーSHS-10 チャージコントローラーSS-6L チャージコントローラーPV-1212D1A チャージコントローラー SUNKEEPER12製品概要 PWM充電により、発生ガス量を最小限に抑えつつ、バッテリーの完全充電を行います。 ソリッドステート構造ですので充電中も静かです。 密閉型と非密閉型のバッテリーに対応しておりますので、バッテリーの種類に応じた適切な充電電圧制御が可能です。 本体に温度センサーを内蔵しており、自動で充電電圧を温度補正します。周囲温度も-40℃から85℃の広い範囲にわたって使えますので、寒冷地や比較的高温となる制御盤内への設置も安心です。 ネジで本体を固定するためのリブが付いておりますし、端子台にも大型ターミナルを採用していますので、取付工事、結線工事が楽に出来ます。 本体はコンパクトな薄型で、設置スペースを最小限に抑えておりますので、システム部品として使いやすく、様々な分野での産業用小型ソーラーシステムで利用されています。 必要にして十分な機能を備え、余分なものを一切廃した作りになっておりますので、コストパフォーマンスとスペース効率に優れたチャージコントローラーです。 ◆チャージコントローラー仕様表（12V / 24V） 製 品 名 ( 型 式 ) SS-20L-12V SS-20L-24V メ ー カ ー 名 モーニングスター社 制 御 機 能 充・放電制御 定格充電電流上限 20 Aまで 適用システム電圧 DC12V系専用 DC24V系専用 動 作 電 圧 DC10〜15 V DC20〜30 V 最大入力電圧 30 V 44 V 充電電圧(室温時) 開放型バッテリー：14.4 V 密閉型バッテリー：14.1 V 開放型バッテリー：28.8 V 密閉型バッテリー：28.2 V 周囲環境温度 -40〜＋80 ℃ 温度補正 -28 mV/℃ -56 mV/℃ 負荷制御(LOAD端子) 最大20Aまで 負荷切断電圧/復帰電圧 11.5V / 12.6V 23V / 25.2V 自己消費電流 6〜10 mA 外 径 寸 法 縦55×横152×厚34 mm 重 量 230 g ご参考資料 外形寸法図 故障や製品不良事例が非常に少ない高品質のチャージコントローラーです。
